Bộ lọc đường ống Chicago Pneumatic 43-2430 M³/h

Bộ lọc dòng 43-2430M³/h

Nâng cao năng suất, chất lượng và hiệu quả kinh doanh của bạn với dòng sản phẩm Lọc 43-2430M³/h của chúng tôi. Với sự kết hợp độc đáo giữa độ bền và hiệu quả, sản phẩm loại bỏ các tạp chất, giúp bạn tránh được sự hao mòn và ăn mòn các thiết bị ở khâu tiếp theo, từ đó giảm thiểu nguy cơ gián đoạn sản xuất tốn kém.

Hiệu suất cao

Cấu trúc chắc chắn và hiệu quả cao đảm bảo chất lượng không khí cao với điểm sương và nồng độ dầu giảm.

Dễ dàng lắp đặt và gắn kết

Bộ kết nối nối tiếp cho phép dễ dàng lắp đặt các bộ lọc theo kiểu nối tiếp, và bộ giá treo tường giúp đơn giản hóa việc lắp đặt.

Kết nối dễ dàng

Khớp nối nhanh giúp dễ dàng kết nối để lắp đặt hệ thống thoát nước thông minh mà không làm thất thoát khí nén.

Hệ thống lọc kỹ lưỡng mang lại sự an tâm tuyệt đối.

Sản phẩm sở hữu sự kết hợp độc đáo giữa độ bền và hiệu quả, cho phép các bộ lọc hiệu suất cao của chúng tôi tinh lọc khí nén, mang lại sự an tâm tuyệt đối. Dù bạn cần độ tinh khiết như thế nào, bộ lọc CP đều có 5 biến thể, cung cấp giải pháp phù hợp cho từng trường hợp.

Năm loại bộ lọc để đáp ứng mọi yêu cầu về độ tinh khiết.

G – Bộ lọc kết tụ dùng cho mục đích bảo vệ chung, loại bỏ các hạt rắn, nước lỏng và sol khí dầu. Hiệu suất khối lượng tổng thể: 99%. Để lọc tối ưu, bộ lọc G nên được đặt sau bộ tách nước.

D – Bộ lọc hạt hiệu suất cao để bảo vệ khỏi bụi. Hiệu suất lọc: 99,97% ở kích thước hạt xuyên thấu lớn nhất (MPPS = 0,06 micron). Bộ lọc AD luôn phải được đặt sau bộ lọc S và thường được lắp đặt sau bộ sấy hấp phụ.

S – Bộ lọc hạt để bảo vệ khỏi bụi. Hiệu quả lọc: 99,81% ở kích thước hạt xuyên thấu lớn nhất (MPPS = 0,1 micron). Bộ lọc S luôn phải được đặt sau bộ lọc sấy.

V – Bộ lọc than hoạt tính dùng để loại bỏ hơi dầu và mùi hydrocarbon với hàm lượng dầu còn lại tối đa là 0,003 mg/m³ (0,003 ppm). Tuổi thọ 1000 giờ.

C – Bộ lọc kết tụ hiệu suất cao, loại bỏ các hạt rắn, nước lỏng và sol khí dầu. Hiệu suất khối lượng tổng thể: 99,9%. Để lọc tối ưu, bộ lọc C luôn phải được đặt sau bộ lọc G.

Technical Specifications

Filter series 43-2430M³/h

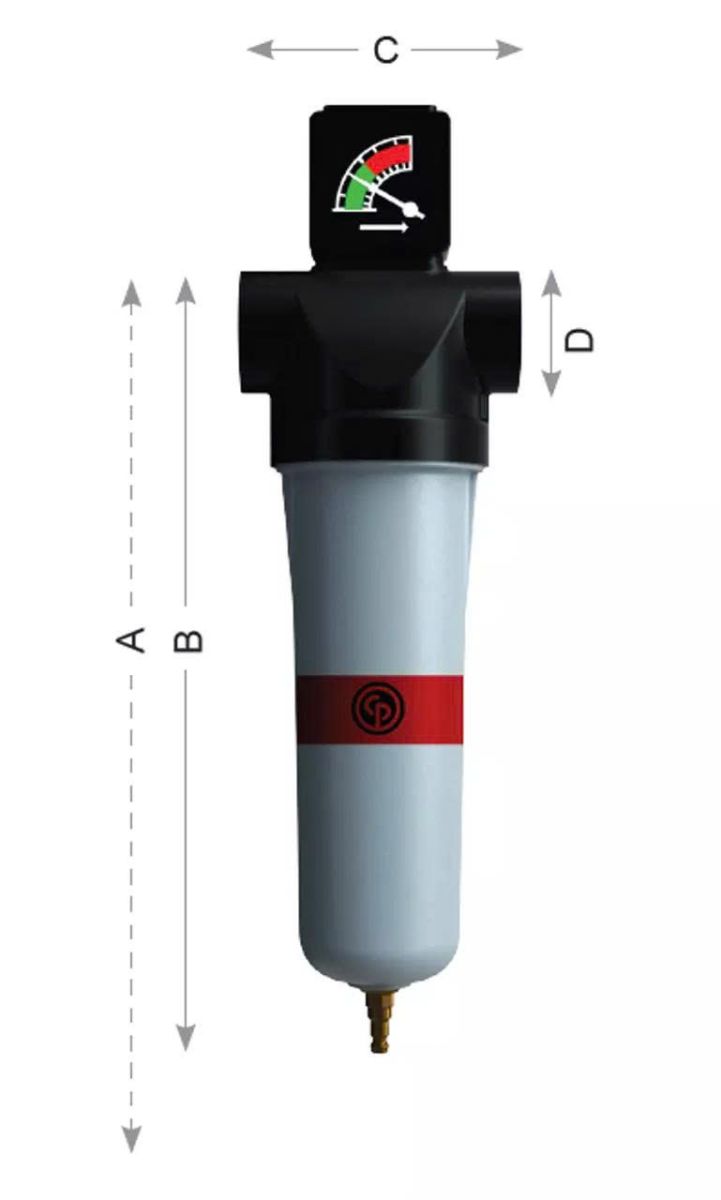

Model	Nominal Capacity*			Maximum Pressure		Connection	Dimension(mm)			Weight
	l/min	m3/h	cfm	bar	psi	D	A (For Disassembling)	B	C	kg
FILTER 9 FG9-CP FD9-CP FS9-CP FV9-CP FC9-CP	720	43	25	16	232	3/4″	312	237	90	0.76
FILTER 18 FG18-CP FD18-CP FS18-CP FV18-CP FC18-CP	1500	90	53	16	232	3/4”	312	237	90	0.77
FILTER 25 FG25-CP FD25-CP FS25-CP FV25-CP FC25-CP	2100	126	74	16	232	3/4”	367	292	90	0.89
FILTER 35 FG35-CP FD35-CP FS35-CP FV35-CP FC35-CP	3000	180	106	16	232	1”	380	305	110	1.39
FILTER 60 FG60-CP FD60-CP FS60-CP FV60-CP FC60-CP	4800	288	170	16	232	1.5”	435	360	126	1.67
FILTER 105 FG105-CP FD105-CP FS105-CP FV105-CP FC105-CP	8400	504	297	16	232	2”	565	465	155	3.29
FILTER 140 FG140-CP FD140-CP FS140-CP FV140-CP FC140-CP	11400	684	403	16	232	2”	600	500	155	3.63
FILTER 175 FG175-CP FD175-CP FS175-CP FV175-CP FC175-CP	15600	936	551	16	232	2”	645	545	155	3.86
FILTER 260 FG260-CP FD260-CP FS260-CP FV260-CP FC260-CP	21600	1296	763	16	232	2.5”	767	617	193	6.12
FILTER 380 FG380-CP FD380-CP FS380-CP FV380-CP FC380-CP	31500	1890	1112	16	232	3”	920	720	210	8.76
FILTER 490 FG490-CP FD490-CP FS490-CP FV490-CP FC490-CP	40500	2430	1430	16	232	3”	1090	890	210	10.3
Filter series 43-2430M³/h

* Reference condition: pressure 7 bar (102 psi). Maximum operating temperature of 66°C, and 35°C, only for V series. Minimum operating temperature of 1°C.

Automatic Drains

Model

Inlet

Outlet

Max Pressure

Min Temp

Max Temp

Voltage

CED 320

1/2”

6mm

15bar

1.50C

550C

230V/1P/50-60Hz

Supply with 1.2 meter lead

Model

Inlet

Outlet

Max Pressure

Min Temp

Max Temp

Nominal Discharge

Capacity

CFD 85

1/2”

6mm

16bar

1.50C

850C

22ml

84L/Hr

CZD 100

1/2”

16bar

1.50C

850C

92ml

800L/Hr

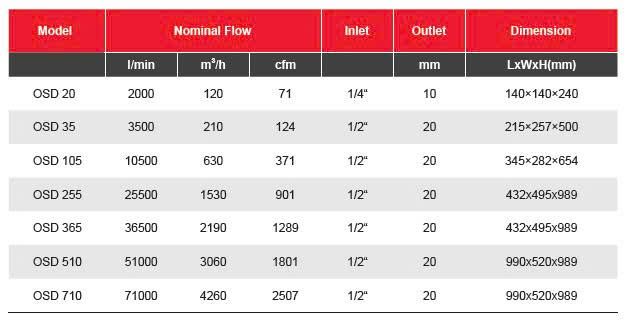

Oil Water Separators

OSD 20 2000 120 71 1/4“ 10 140×140×240

OSD 35 3500 210 124 1/2“ 20 215×257×500

OSD 105 10500 630 371 1/2“ 20 345×282×654

OSD 255 25500 1530 901 1/2“ 20 432x495x989

OSD 365 36500 2190 1289 1/2“ 20 432x495x989

OSD 510 51000 3060 1801 1/2“ 20 990x520x989

OSD 710 71000 4260 2507 1/2“ 20 990x520x989

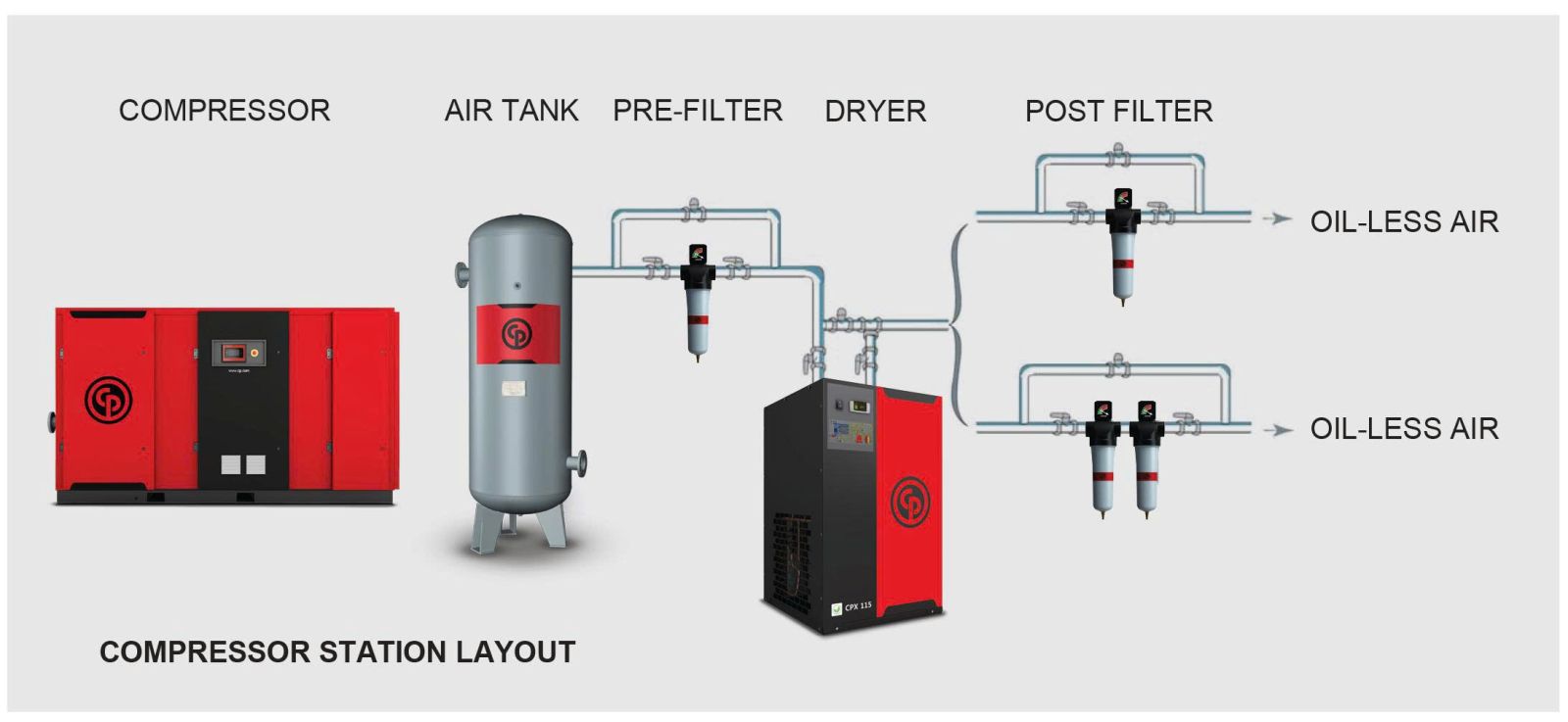

Mô hinh Lắp đặt Hệ thống khí nén tiêu chuẩn:
