Bộ lọc khí áp suất cao Donaldson
Dòng sản phẩm EG và HD cung cấp khả năng lọc khí nén và khí đáng tin cậy cho cả các ứng dụng tiêu chuẩn và siêu tinh khiết (UHP). Được chế tạo từ vật liệu chống ăn mòn và chịu áp suất cao, chúng đáp ứng các yêu cầu của chỉ thị PED 2014/68/EU và phù hợp để sử dụng với các bộ lọc kết tụ, lọc hạt và lọc than hoạt tính.
Được thiết kế để giảm thiểu tổn thất áp suất, có tuổi thọ cao và tương thích với các loại khí nguy hiểm hoặc khí kỹ thuật, các vỏ lọc này lý tưởng cho mọi nhu cầu, từ vỏ lọc khí đặc biệt đến các hệ thống tách khí công nghiệp trong môi trường khắc nghiệt.

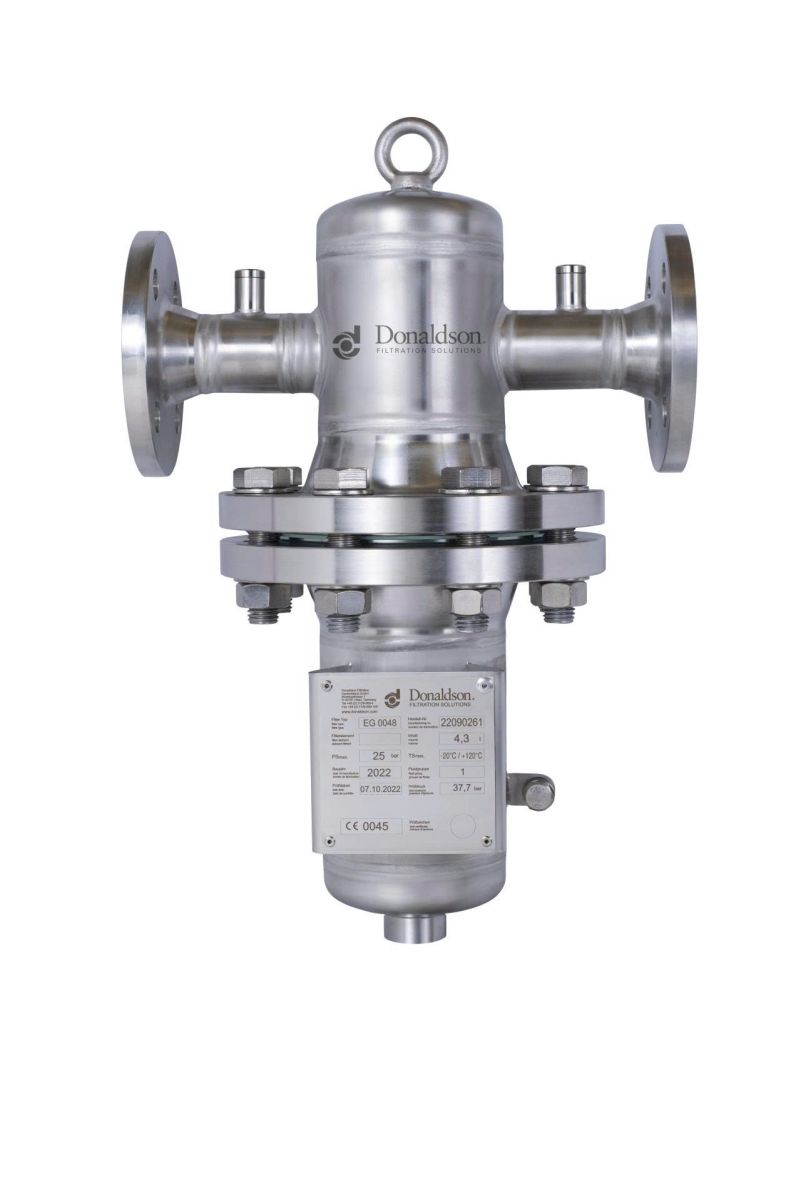

Dòng sản phẩm EG là vỏ lọc áp suất cao bằng thép không gỉ được chế tạo cho môi trường khắc nghiệt và xử lý khí có độ tinh khiết cao. Được thiết kế để lọc các chất lỏng thuộc nhóm 1 (chất lỏng nguy hiểm) và được phát triển để sử dụng trong vùng ATEX 1 và 2, sản phẩm mang lại hiệu suất bền bỉ cho khí công nghiệp và các ứng dụng lên đến 25 bar.
|
Technical data |
|
|
Allowable operating pressure |
25 bar |
|
Test pressure |
37.7 bar |
|
Allowable operating temperature |
-20°C / +120°C |
|
Housing material |
1.4301 / 1.4541 |
|
Material accessory parts |
1.4301 |
|
Surface treatment |
Pickled and passivated |
|
Fluids PED 2014/86/EU |
Group 1 |
|
Marking |
II 2G IIC T4 Gb |
|
Housing Size |
Element Size |
Volume l |
Flange F |
A mm |
B mm |
C mm |
D mm |
|
EG 0048 |
07/30 |
4.3 |
DN40 / PN40 |
335 |
505 |
114.3 |
363 |
|
EG 0072 |
10/30 |
5.4 |
DN50 / PN40 |
341 |
586 |
114.3 |
437 |
|
EG 0108 |
15/30 |
7.5 |
DN50 / PN40 |
341 |
804 |
114.3 |
655 |
|
EG 0144 |
20/30 |
9.3 |
DN65 / PN40 |
349 |
935 |
114.3 |
786 |
|
EG 0192 |
30/30 |
18.1 |
DN80 / PN40 |
386 |
1205 |
139.7 |
1041 |
|
EG 0288 |
30/50 |
25.7 |
DN80 / PN40 |
415 |
1264 |
168.3 |
1072 |
|
EG 0432 |
3x 20/30 |
36.6 |
DN100 / PN40 |
480 |
1069 |
219.1 |
865 |
|
EG 0576 |
3x 30/30 |
45.5 |
DN100 / PN40 |
480 |
1345 |
219.1 |
1185 |
|
EG 0768 |
4x 30/30 |
81 |
DN150 / PN40 |
580 |
1456 |
273 |
1188 |
Dòng sản phẩm HD cung cấp hiệu suất vỏ lọc siêu tinh khiết (UHP) mạnh mẽ cho các hệ thống hoạt động ở áp suất cực cao – lên đến 400 bar (5801 psi). Có nhiều kích cỡ và vật liệu khác nhau, vỏ lọc áp suất cao công nghiệp này hỗ trợ các nhiệm vụ lọc khí quan trọng trong các ứng dụng khí nén và khí kỹ thuật.
|
TECHNICAL DATA |
|
|
Max. operationg pressure: |
PN 25 – PN 100: 25 bar/ 40 bar/ 64 bar/ 100 bar PN 100 – PN 400: 100 bar / 250 bar/ 400 bar |
|
Test pressure: |
PN 25 – PN 100: 36 bar/ 57.2 bar/ 92 bar/ 143 bar PN 100 – PN 400: 143 bar / 357.5 bar/ 572 bar |
|
Max. operating temperature: |
-10°C / +80°C |
|
FILTER ELEMENTS (FOR DETAILED PERFORMANCE DATA SEE SEPARATE DATA SHEET) |
|
|
CF filter Coalescence filter / particle filter |
Initial differential pressure: 0.15 bar 1 Efficiency: 100% related to 25 μm |
|
SB filter Particle filter |
Initial differential pressure: 0.12 bar 1 Efficiency: 100% related to 25 μm |
|
AK filter Activated carbon filter |
Initial differential pressure: 0.13 bar 1 Residual oil content (total): 0.00mg/m3 3 |
|
FF filter Coalescence filter / particle filter |
Initial differential pressure: 0.11 bar 1 Residual oil content (total): < 0.2 mg/m³ 2 |
|
MF filter Coalescence filter / particle filter |
Initial differential pressure: 0.18 bar 1 Residual oil content (total): < 0.03 mg/m³ 2 |
|
SMF filter Coalescence filter / particle filter |
Initial differential pressure: 0.33 bar 1 Residual oil content (total): < 0.01 mg/m³ 2 |
|
CFE filter Particle filter Fluid group 1 |
Initial differential pressure: 0.15 bar 1 Efficiency: 100% related to 25 μm |
|
SMFE filter Coalescence filter / particle filter Fluid group 1 |
Initial differential pressure: 0.33 bar 1 Residual oil content (total): < 0.01 mg/m³ 2 |
|
1 related to nominal performance at 7 bar, dry condition 2 related to an inlet connection of 3 mg/m3 3 when upstream connected to an MF or SMF filter |
|
|
Aluminium Filter Housings |
||||
|
Type |
Connection |
Flow Rates, nominal pressure |
||
|
HD |
G |
PN 25 |
PN 40 |
PN 64 |
|
|
|
m3/h* |
m3/h* |
m3/h* |
|
HD 0003 |
1/4“ |
90 |
120 |
240 |
|
HD 0006 |
3/8“ |
180 |
240 |
480 |
|
HD 0012 |
1/2“ |
360 |
480 |
960 |
|
HD 0018 |
3/4“ |
540 |
720 |
1440 |
|
HD 0027 |
1“ |
810 |
1080 |
2160 |
|
HD 0036 |
1 1/4“ |
1080 |
1440 |
2880 |
|
HD 0048 |
1 1/2“ |
1440 |
1920 |
3840 |
|
HD 0072 |
2“ |
2160 |
2880 |
5760 |
|
Carbon Steel Filter Housings |
||||
|
Type |
Connection |
Flow Rates, nominal pressure |
||
|
HD |
G |
PN 100 |
PN 250 |
PN 400 |
|
|
|
m3/h* |
m3/h* |
m3/h* |
|
HD 0003 |
1/4“ |
360 |
360 |
360 |
|
HD 0006 |
3/8“ |
720 |
720 |
720 |
|
HD 0012 |
1/2“ |
1440 |
1440 |
1440 |
|
HD 0018 |
3/4“ |
2160 |
2160 |
2160 |
|
HD 0027 |
1“ |
3240 |
3240 |
3240 |
|
HD 0036 |
1 1/4“ |
4320 |
4320 |
4320 |
|
HD 0048 |
1 1/2“ |
5760 |
5760 |
5760 |
|
HD 0072 |
2“ |
8640 |
8640 |
8640 |
|
Stainless Steel Filter Housings |
|||||||
|
Type |
Connection |
Flow Rates, nominal pressure |
|||||
|
HD |
G |
PN 25 |
PN 40 |
PN 64 |
PN 100 |
PN 250 |
PN 400 |
|
|
|
m3/h* |
m3/h* |
m3/h* |
m3/h* |
m3/h* |
m3/h* |
|
HD 0003 |
1/4“ |
90 |
120 |
240 |
360 |
360 |
360 |
|
HD 0006 |
3/8“ |
180 |
240 |
480 |
720 |
720 |
720 |
|
HD 0012 |
1/2“ |
360 |
480 |
960 |
1440 |
1440 |
1440 |
|
HD 0018 |
3/4“ |
540 |
720 |
1440 |
2160 |
2160 |
2160 |
|
HD 0027 |
1“ |
810 |
1080 |
2160 |
3240 |
3240 |
3240 |
|
HD 0036 |
1 1/4“ |
1080 |
1440 |
2880 |
4320 |
4320 |
4320 |
|
HD 0048 |
1 1/2“ |
1440 |
1920 |
3840 |
5760 |
5760 |
5760 |
|
HD 0072 |
2“ |
2160 |
2880 |
5760 |
8640 |
8640 |
8640 |
