Bơm hướng trục ZWQE – ZIGONG (Sichuan Zigong Pump)

Giới thiệu bơm hướng trục zwqe

Bơm hướng trục ZWQE – ZIGONG (Sichuan Zigong Pump) là bơm hướng trục zwqe của hãng ZIGONG (Sichuan Zigong Pump). ZWQE bơm hướng trục An overhung typ is recommended when the bơm diameter is more than 1000mm with high temprature môi chất. And it is necessary to install a reducer if the bơm tốc độ vòng quay is low. We recommend this suspension installation + universal candan joint, which is not necessary to set expansion joints in the pipeline, because the weight of the bơm is supported by the pipeline. 1.Introduction of ZW Axial Flow bay hơi tuần hoàn bơm ZW series axial flow pumps include ZWX, ZWXII and ZWQE、ZWQF models are wildly used in the bay hơi kết tinh plants and their Thiết kế standards are based

Thông số kỹ thuật bơm hướng trục zwqe

Ứng dụng bơm hướng trục zwqe

Salt-making tuần hoàn cưỡng bức pumpSodium sulfate tuần hoàn cưỡng bức pumpAluminum oxide tuần hoàn cưỡng bức pumpSugar-making tuần hoàn cưỡng bức pumpChlorine alkali tuần hoàn cưỡng bức pumpMVR water treatment tuần hoàn cưỡng bức bơm

Tính năng chính

The Cánh bơm (bánh công tác) is high hydraulic efficiency type and is designed to be applicable to the requirements of bay hơi system, it is able to adapt the fluctuation of evaporator loading,therefore reduces the energy consumption and increases the output.Adopting the adjustable Cánh bơm (bánh công tác) to fit different applications.Butt welding and thermal compensation reduces the investment cost.Low bơm tốc độ vòng quay and low linear velocity reduces the damage of crystals.Pipe hung arrangement solved the stress compensation caused by heat expansion, no need of bơm baseplate and expansion joint.Slight vibration,low noise,smooth operation,high efficiency and energy-saving.

Đặc điểm cấu tạo

Thiết kế

Optimized curved tube runner Thiết kế with good hydraulic performance.Welding or elbow structure, low operating and maintenance costs.Large machine seal cavity for easy machine sealing and daily maintenance.

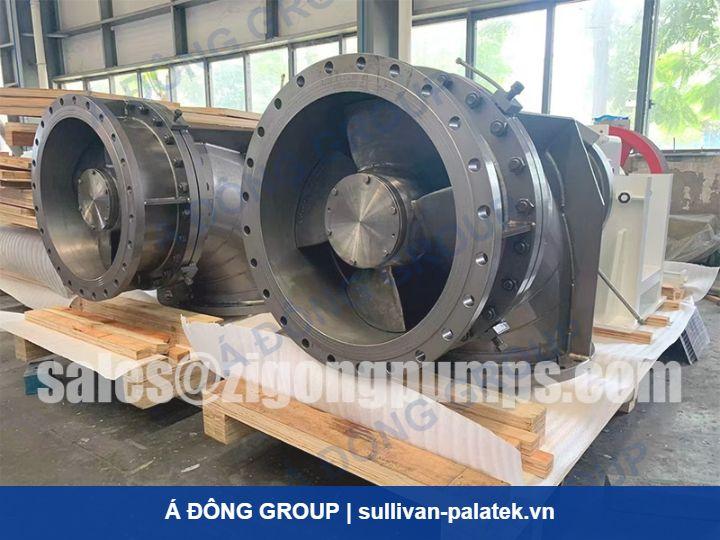

Cánh bơm (bánh công tác)

Adjustable blades for different working conditions. Slow tốc độ vòng quay Thiết kế technology, no damage to crystals. Cantilever support, nhanh dis-assembly.

Trục

High-strength Trục after special heat treatment, flexible choice of integral Trục or butt weld Trục, advanced cantilever ratio Thiết kế, stable and reliable.

Short Joint

Adjusted short joint of the welded structure, no defects. Adjustable lugs to ensure efficient bơm operation. After precision machining, the gap is even for reliable operating.

Mặt bích

Suction flange is horizontal, discharge flange is vertical, flange can bear more pipe load. According to client’s requirments, flange standard can be GB, HG, DIN, ANSI.

Ổ bi và bôi trơn

The bearings are installed inside the main bearing box and integrated with the bearing seat. The bearings are lubricated with grease. The combination of tapered roller bearings and cylindrical roller bearings ensures the service life of the bearings.

Làm kín trục (phớt)

Làm kín trục (phớt) can be Làm kín kiểu tết bện (tết bện) and phớt cơ khí.Seal of bơm and auxiliary flush plan will be in accor- dance with API682 to ensure safe and reliable seal in different work condition.

Các phương pháp lắp đặt

Các môi chất bơm được

NaCl, KCl, CoCl2, CaCl, NH4Cl, LiCl, NaOH, MgOH, NaCIO…H2SO4, Na2SO4, K2SO4, NiSO4, MnSO4, (NH4)2SO4, CaSO4, Li2SO4, ZnSO4…Li2CO3, LiHCO3, KH₂PO₄, NH4H2PO4, (NH₄)₃PO₄…nước sạch, Slurry, nước thải, dung dịch khử lưu huỳnh, dung dịch protein cá, dung dịch lên men thực phẩm, landfilll leachate…axit photphoric, axit sunfuric, axit clohydric …dầu thô (bơm đa pha dầu-khí)

Vật liệu chế tạo

Gang cầu, Gang nhôm, Thép đúc, Cr26, Cr30.SS304, SS316L, SS2205, SS2507, SS904L, CD4MCU,Titan cấp 2/8/9/10.Hợp kim 20, Hợp kim 31 Monel, Niken, Hastelloy B and C.Các vật liệu khác cung cấp theo yêu cầu.

Á Đông Group – đơn vị cung cấp bơm ZIGONG chính hãng tại Việt Nam. Liên hệ để được tư vấn kỹ thuật, chọn đúng bơm hướng trục zwqe theo lưu lượng, cột áp và môi chất, kèm báo giá.
