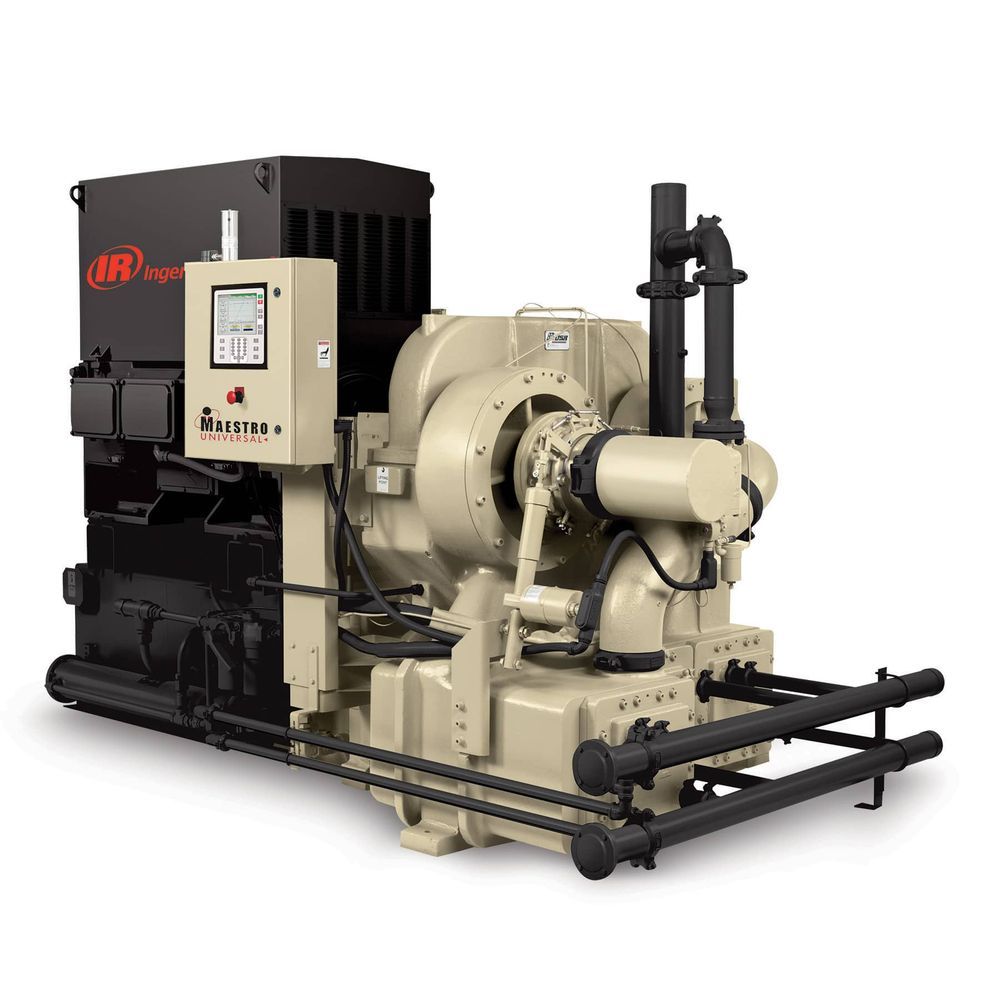

Máy nén khí ly tâm MSG® TURBO-AIR® TA 3000 Ingersoll Rand

MSG TURBO-AIR 3000 được chế tạo trên một khung tiêu chuẩn, có thành phần luồng khí được thiết kế kỹ thuật cao. Nó được thiết kế để lắp đặt và vận hành dễ dàng, chi phí thấp. MSG TURBO-AIR 3000 được thiết kế với bộ làm mát sau tích hợp giúp loại bỏ nhu cầu về bộ làm mát loại đường ống riêng biệt và van kiểm tra đóng gói để lắp đặt nhanh hơn và bảo trì dễ dàng hơn.

THÀNH PHẦN

• Cánh quạt:  Cánh quạt phay năm trục được thiết kế và sản xuất bằng các kỹ thuật và phương pháp tiên tiến

• Bộ khuếch tán có cánh:  Thiết kế và vị trí cánh được tối ưu hóa để tăng hiệu quả

• Hệ thống bôi trơn:  Hệ thống bôi trơn áp suất thấp, khép kín

• Bộ làm mát trung gian/Bộ làm mát sau:  Bộ làm mát trung gian ống nước và bộ làm mát sau có thể trượt ra ngoài để dễ dàng kiểm tra và vệ sinh

• Thiết kế ổ trục Pinion tiên tiến:  Được thiết kế để kéo dài tuổi thọ và hoạt động ở mọi tải trọng vận hành.

• Phớt:  Được thiết kế với phớt dầu và phớt khí labyrinth không tiếp xúc và không mài mòn. Không cần đệm khí cho không khí không dầu. Không yêu cầu thay thế định kỳ như phớt vòng carbon.

• Hộp số chia theo chiều ngang:  Cho phép tiếp cận dễ dàng khi chính sách bảo trì tại công trường yêu cầu kiểm tra định kỳ.

• Van dẫn hướng đầu vào biến thiên:  Van dẫn hướng đầu vào biến thiên có thể tiết kiệm điện năng lên đến 9% khi hoạt động ở chế độ giảm tốc. Van dẫn hướng đầu vào tạo chuyển động xoáy cho luồng khí đầu vào theo cùng hướng với hoạt động của cánh quạt, giúp giảm công suất đầu vào. Có thể tiết kiệm điện năng ròng khi lưu lượng giảm hoặc vào những ngày lạnh hơn nhiệt độ thiết kế. Van dẫn hướng đầu vào được bố trí gần bộ phận dẫn của cánh quạt để tối đa hóa hiệu suất.

TỔNG CHI PHÍ SỞ HỮU THẤP:

Theo thời gian, năng lượng cần thiết để cung cấp năng lượng cho hệ thống khí nén là chi phí lớn nhất liên quan đến máy nén; đặc biệt là trong thị trường năng lượng biến động như hiện nay. Đó là lý do tại sao, để xác định chính xác lợi nhuận đầu tư của bạn, điều quan trọng là phải xem xét tổng chi phí vòng đời của việc vận hành máy nén, bao gồm đầu tư ban đầu, mức tiêu thụ năng lượng và chi phí bảo trì.

Như biểu đồ bên phải minh họa, MSG TURBO-AIR 3000 cung cấp một trong những mức chi phí vòng đời thấp nhất trong số các máy nén, bao gồm máy nén trục vít khô, máy nén trục vít truyền động tốc độ thay đổi (VSD) và các máy nén ly tâm khác.

So với các loại máy có công suất tương tự, máy nén khí MSG TURBO-AIR 3000 là một trong những máy nén khí không dầu hiệu quả nhất ở chế độ đầy tải, bán tải và không tải.

Lượng điện năng tiết kiệm được có thể giúp bạn hoàn vốn đầu tư ban đầu nhanh hơn đáng kể và mức tiết kiệm sẽ tiếp tục tăng lên khi bạn sử dụng MSG TURBO-AIR 3000 nhiều hơn.

TUÂN THỦ TIÊU CHUẨN:

• ISO 8573-1 Lớp 0
• Viện Dầu khí Hoa Kỳ (API)
• Tiêu chuẩn ISO 9001:2008
• Tiêu chuẩn ISO 14001:2004

Vergelijking van kosten trên de hele levenscyclus
(trong 10 năm hoạt động có thể kéo dài 80%)

Giấy chứng nhận phù hợp với ISO Klasse 0
De MSG TURBO-AIR ly tâm máy nén sản phẩmlijn là hơn 60 năm được áp dụng cho hai nhà sản xuất. Deze chứng nhận erkent officieel het vermogen van onze Compressoren om 100% olievrije lucht te nhà sản xuất, waardoor onze klanten een betere kwaliteitsborging krijgen.

Model Specifications:

Specification                     Metric                      Imperial

Standard Input Power       300-600kw             400-800hp

Discharge Pressure            3.5-10.3 barg           50-150psig

Inlet Flow                         55-120m3/m           2000-4285cfm

Weight                               5543 kg                   12000lb

Compressor Motor Sizes Available

300-600 kW (400-800 hp)

Compressor Discharge Pressure Ranges

3.5-10.3 barg (50-150 psig)

Compressor Flow Ranges

57-113 m3

/min (2000-4000 CFM)

Typical Package Weight*

5443 kg (12,000 lb) *driver dependent

Phụ tùng máy nén khí ly tâm TA3000



dự án	Tên	Số lượng	Cameron một phần số
nhạc cụ tiêu chuẩn
01	Đầu dò rung động đầu tiên	1	AAP1407030-02006, P1407030-02006
03	Đầu dò nhiệt độ không khí nạp giai đoạn thứ hai hoặc thứ ba (RTD) (A)	1	AAP3403629-01585, P3403629-01585
04	Máy phát áp suất không khí hệ thống (D)	1	AAP0540089-00216, P0540089-00216
05	Đầu dò nhiệt độ dầu (RTD)	1	AAP3103629-01585, P3103629-01585
06	Máy phát áp suất dầu phía sau bộ lọc dầu	1	AAP0540089-00210, P0540089-00210
07	máy phát dòng điện động cơ chính	1	Phụ thuộc vào hợp đồng
08	Máy phát áp suất không khí đầu ra	2	AAP0540089-00210, P0540089-00210
nhạc cụ tùy chọn
11	Đầu dò rung giai đoạn thứ hai và thứ ba	1~2	AAP1407030-02004, P1407030-02004
13	Đầu dò nhiệt độ khí nạp giai đoạn hai (RTD) (A)	1	AAP3403629-01585, P3403629-01585
14	Đồng hồ đo áp suất dầu phía trước bộ lọc dầu (C)	1	AAP0540089-00210, P0540089-00210
15	Đầu dò nhiệt độ các bộ phận khác (RTD) (không thể hiện trong hình) (D)	1~5	AAP3403629-01585, P3403629-01585
16	Công tắc cảm biến mức dầu trong thùng dầu	1	AAP0540061-00199, P0540061-00199
17	Bộ truyền áp suất chênh lệch bộ lọc không khí đầu vào (D)	1	AAP0540089-00127, P0540089-00127

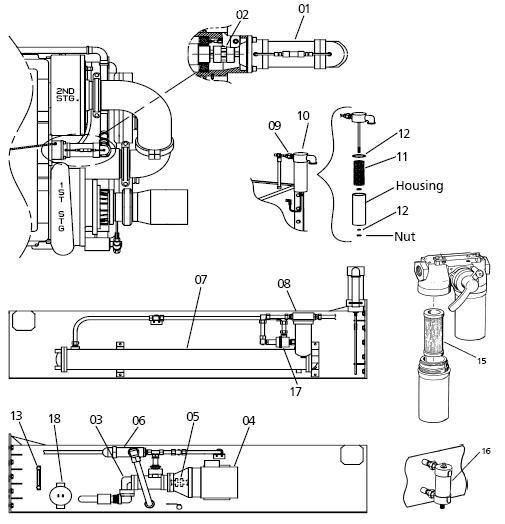

dự án	Tên	Số lượng	Cameron một phần số
01	Bơm dầu chính (được điều khiển bởi trục động cơ chính)	1	AAP1401428-00614, P1401428-00614
02	khớp nối bơm dầu chính	1	AAP1402070-00254, P1402070-00254
03	Bơm dầu phụ trợ (điều khiển bằng động cơ điện)	1	AAP1401428-00604, P1401428-00604
04	động cơ bơm dầu phụ trợ	1	Thông số kỹ thuật phải được xác nhận với nhà cung cấp
05	Khớp nối bơm dầu phụ	1	AAP1402070-00249, P1402070-00249
06	Van điều chỉnh áp suất (van giảm áp)	1	AAP1401581-01707, P1401581-01707
07	Bộ làm mát dầu bôi trơn (trao đổi nhiệt):
	– Tất cả các cụm bao gồm ống đồng có đường kính 0,375″ (10 mm)	1	AAP1401429-00981, P1401429-00981
	– Gioăng lắp ráp để bảo trì	1	AAP1405680-00001, P1405680-00001
08	Bộ lọc (bộ lọc dầu đơn):
	– tất cả các thành phần	1	AAP1401435-00289, P1401435-00289
	– Bộ lọc thay thế	1	AAP1404040-00207, P1404040-00207
Cụm bơm chân không thùng dầu (Hình 7-4)
09	Máy hút bụi	1	AAP1403262-00107, P1403262-00107
10	Bộ lọc (tất cả các thành phần)	1	AAP1401435-00228, P1401435-00228
11	phần tử thay thế bộ lọc	1	AAP1404987-00014, P1404987-00014
12	lắp ráp con dấu bộ lọc	1	AAP1401435-00229, P1401435-00229
13	Bộ đo mức dầu	1	AAP1401582-00014, P1401582-00014

14	Bộ làm mát dầu (trao đổi nhiệt): (A)	1	AAP1401429-00981, P1401429-00981
	– Gioăng lắp ráp để bảo trì	1	AAP1405680-00001, P1405680-00001
15	Bộ lọc dầu đôi (Hình 7-5): (A)
	– tất cả các thành phần	1	AAA3401435-00232, A3401435-00232
	– Bộ lọc thay thế	2	AAP1401435-01233, P1401435-01233
16	Công tắc mức dầu (Hình 7-6): (A)	1	AAP0540061-00199, P0540061-00199
17	Van điều chỉnh nhiệt độ (A)	1	AAP1401581-01347, P1401581-01347
18	Máy sưởi dầu (Hình 7-7): (A)
	230V	1	AAP0540063-00379, P0540063-00379
	380V	1	AAP0540063-00365, P0540063-00365
	400V	1	AAP0540063-00384, P0540063-00384
	415V	1	AAP0540063-00371, P0540063-00371
	440V	1	AAP0540063-00385, P0540063-00385
	460V/480V	1	AAP0540063-00363, P0540063-00363
	575V	1	AAP0540063-00364, P0540063-00364



Các bộ phận cần thiết để kiểm tra hộp số
Tên sản phẩm	Số lượng	Cameron một phần số
Hộp số và đầu vào (AAMB795270-30005)
Bộ bảo trì đầu vào hộp số cho từng phần (AAMB795270-3001)
Vòng chữ O, đầu vào phần đầu tiên	1	AAP1406702-00395, P1406702-00395
Vòng chữ O, đầu vào giai đoạn thứ hai	1	AAP1406702-00386, P1406702-00386
Vòng chữ O, lối vào thứ ba	1	AAP1406702-00383, P1406702-00383
Con dấu, bộ khuếch tán giai đoạn đầu tiên	1	AAP1794323-00005, P1794323-00005
Con dấu, bộ khuếch tán giai đoạn thứ hai	1	AAP1794323-00002, P1794323-00002
Con dấu, bộ khuếch tán giai đoạn thứ ba	1	AAP1794323-00002, P1794323-00002
Chất bôi trơn vòng chữ O	1	AAR1409584-00000, R1409584-00000
Bộ dụng cụ sửa chữa hộp số	1	AAMB795270-30003, MB795270-30003
Vòng bi bánh răng lớn
ổ trục bên	1	AAP1408226-06311, P1408226-06311
Vòng bi bên không ổ đĩa	1	AAP1408226-07214, P1408226-07214
