Máy sấy khí hấp thụ Donaldson ULTRAPAC™ SMART - Modular Heatless Desiccant Dryers

Máy sấy khí hấp thụ Donaldson ULTRAPAC™ SMART – Modular Heatless Desiccant Dryers

Máy sấy khí hấp thụ Donaldson ULTRAPAC™ SMART – Modular Heatless Desiccant Dryers

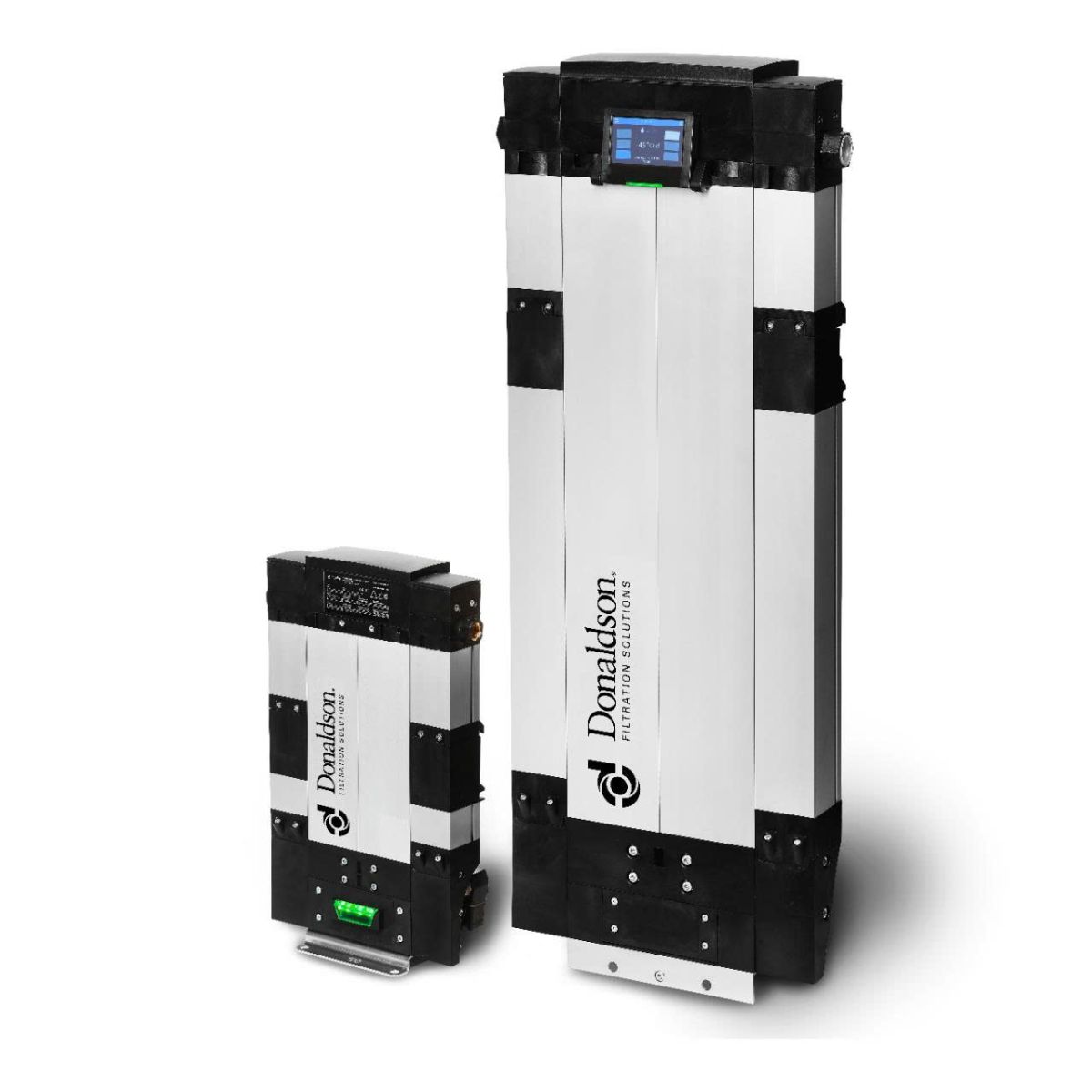

Bộ sản phẩm máy sấy khí nén thông minh Ultrapac™
Khi không gian hạn chế nhưng chất lượng không khí lại vô cùng quan trọng, máy sấy khí hút ẩm không dùng nhiệt dạng mô-đun có thể là giải pháp lý tưởng. Các hệ thống xử lý khí nén này sử dụng công nghệ hấp phụ tiên tiến để làm khô không khí với điểm sương thấp, loại bỏ độ ẩm hiệu quả chính xác tại nơi cần thiết – mà không chiếm nhiều diện tích như các hệ thống sấy lớn hơn.


Tổng quan

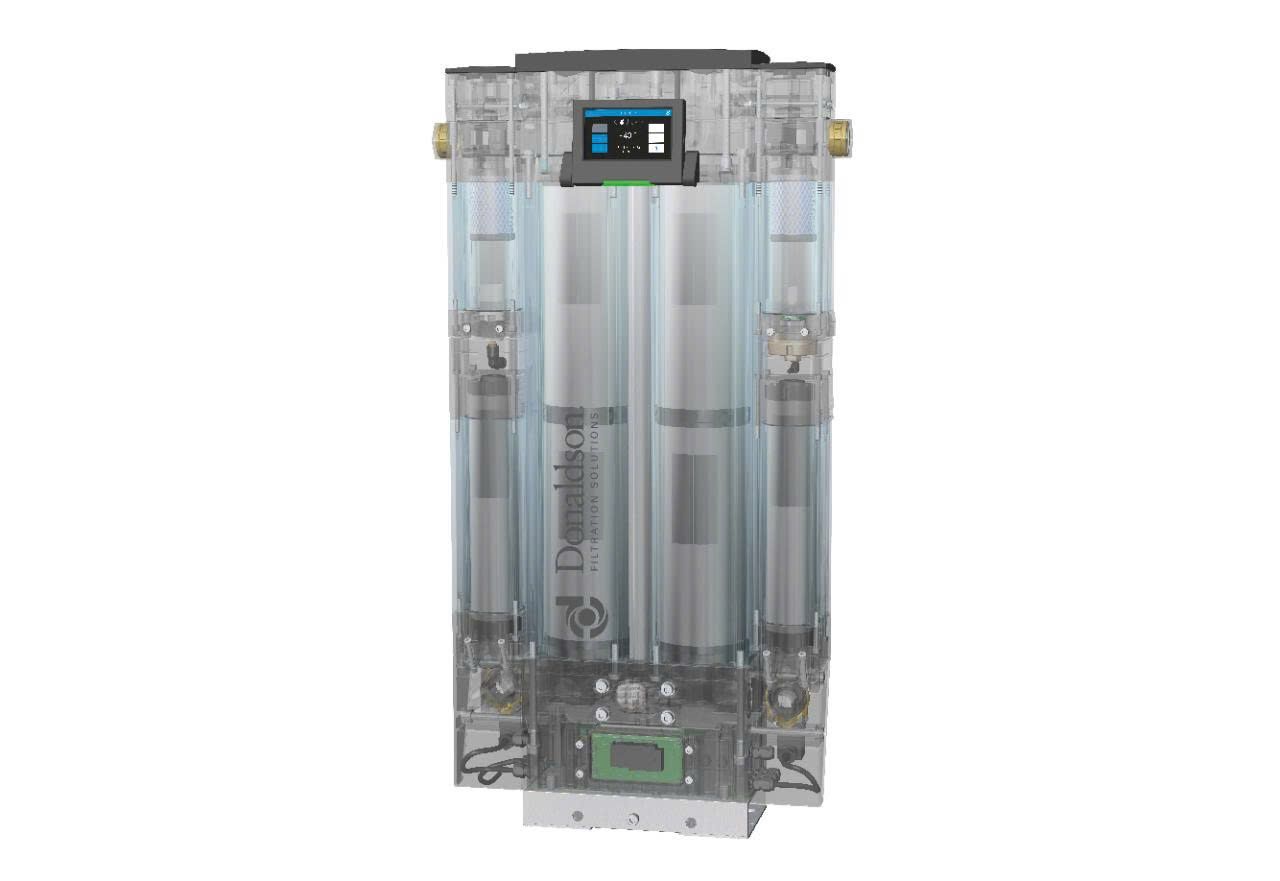

Với thiết kế tiết kiệm không gian, máy sấy hút ẩm không nhiệt dạng mô-đun Ultrapac Smart™ có thể là giải pháp sấy lý tưởng cho các ngành công nghiệp có hạn chế về không gian và yêu cầu lưu lượng khí thấp, cũng như các ứng dụng tại điểm sử dụng. Máy sấy khí nén hấp phụ dạng mô-đun được trang bị bộ lọc sơ cấp, bộ lọc thứ cấp và van xả nước ngưng tụ, cung cấp cho bạn một hệ thống hoàn chỉnh bao gồm:

  • Bộ lọc sơ cấp tích hợp giữ lại các hạt rắn và sol khí lỏng (dầu/nước);
  • Máy sấy hấp phụ thu giữ hơi ẩm trong không khí nén; và
  • Các hạt rắn còn lại được giữ lại trong bộ lọc sau tích hợp.

Tùy thuộc vào điều kiện vận hành, máy sấy hút ẩm nhỏ gọn có thể được sử dụng để đáp ứng cấp độ tinh khiết 1-2:1-2:1-2 theo tiêu chuẩn ISO 8573-1:2010.



Đặc trưng

  • Thiết kế dạng mô-đun, nhỏ gọn cho phép cấu hình linh hoạt.
  • Lưu lượng từ 5 đến 100 m³/h / 3 đến 60 scfm ở áp suất 7 bar g / 100 psig.
  • Chức năng kiểm soát điểm sương siêu tiết kiệm (Superplus) hỗ trợ tận dụng tốt hơn dung tích chất hút ẩm bằng cách điều chỉnh thời gian chu kỳ.
  • Tất cả các vật liệu không chứa silicone dùng cho khí nén không chứa silicone.
  • Hiệu suất cao với mức tiêu thụ khí tái tạo thấp.
  • Kết nối và sẵn sàng cho Công nghiệp 4.0.
  • UltraSilencer giúp giảm tiếng ồn và hỗ trợ chương trình tuân thủ an toàn của bạn.
  • Dễ bảo trì và sửa chữa.
  • Điểm sương áp suất ổn định: -70°C / -100°F ở tải 70%, -40°C / -40°F ở tải 100%.
  • Phiên bản nhỏ gọn, độc lập có thể được sử dụng để giảm chi phí lắp đặt và bảo trì.

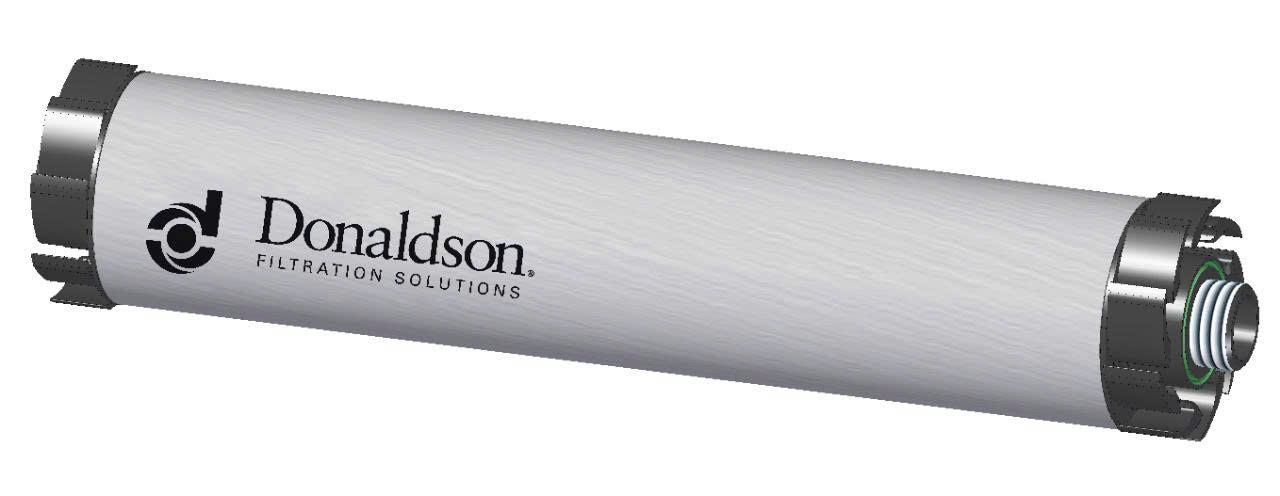

Công nghệ vật liệu UltraPleat™ giúp tăng cường hiệu quả.

Công nghệ lọc UltraPleat™ tiên tiến được sử dụng trong các bộ lọc của chúng tôi cho phép hiệu quả tách các hạt chất lỏng cao và khả năng giữ lại các hạt rắn cao ở áp suất chênh lệch thấp, giúp cải thiện hiệu quả hoạt động của máy sấy.

  • Vật liệu lọc sợi công nghệ cao
  • Hình dạng và cấu trúc xếp nếp
  • Lớp phủ vật liệu lọc đặc biệt
  • Ống đỡ bên ngoài bằng thép không gỉ

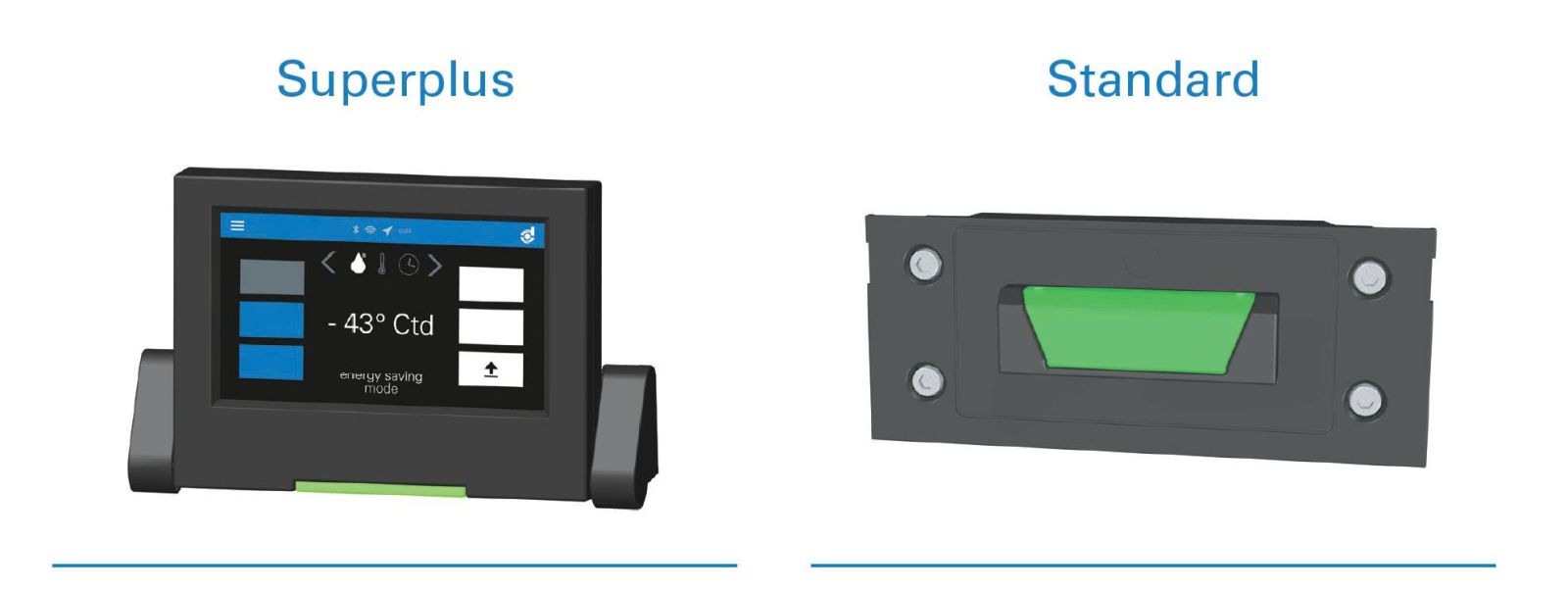

Các biến thể của bộ điều khiển thông minh

Siêu cấp

  • Màn hình cảm ứng
  • Tiếp điểm báo động
  • Kết nối thông minh
  • Siêu tiết kiệm (kiểm soát điểm sương)
  • Chế độ vận hành gián đoạn (khớp nối máy nén / công tắc bật/tắt từ xa)

Tiêu chuẩn

  • Tín hiệu LED
  • Tiếp điểm báo động
  • Chế độ vận hành gián đoạn (khớp nối máy nén / công tắc bật/tắt từ xa)


Bộ giảm âm cho môi trường làm việc yên tĩnh

Máy sấy thông minh Ultrapac™ được trang bị bộ giảm âm giúp giảm thiểu tiếng ồn trong môi trường làm việc. Bộ giảm âm UltraSilencer mạnh mẽ cho phép hệ thống hút ẩm hoạt động ở mức chỉ 60 dB, tương đương với âm lượng của một cuộc trò chuyện bình thường.

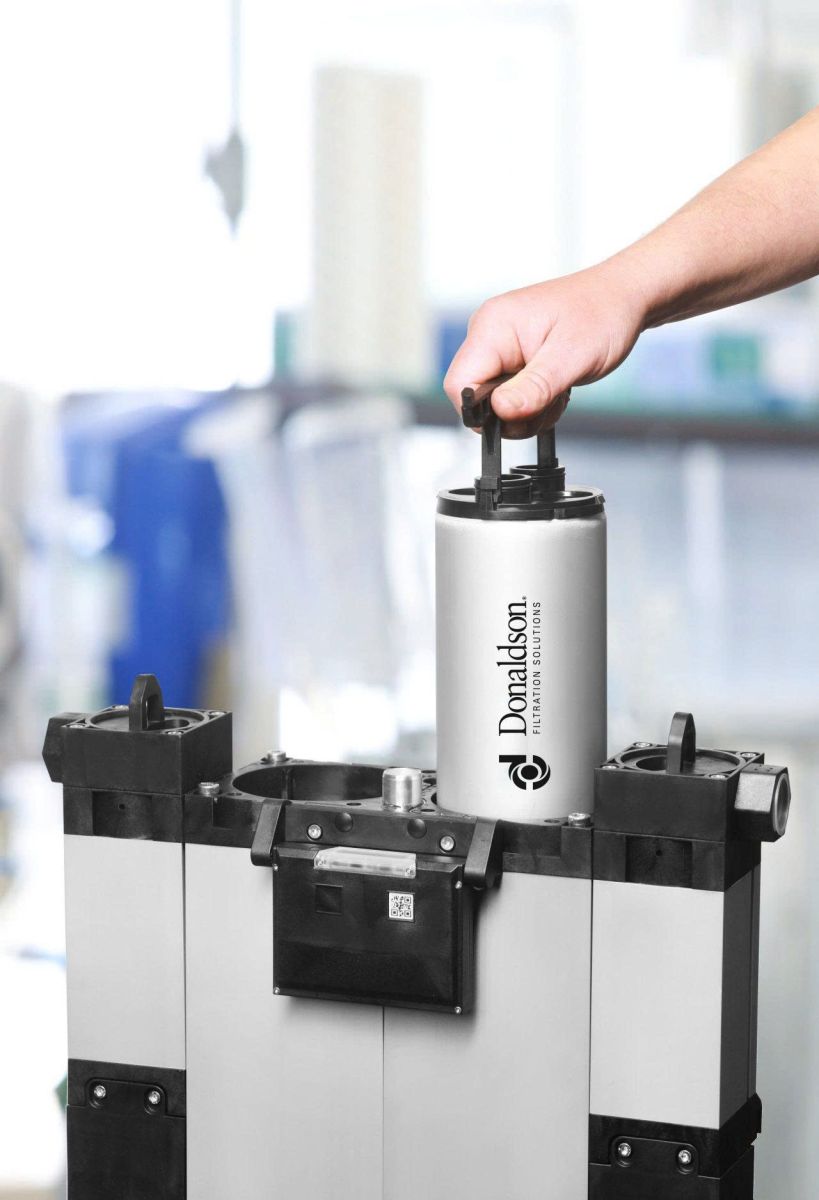

Hệ thống thay thế hộp mực tiện lợi giúp giảm thiểu thời gian ngừng hoạt động.

Được thiết kế để dễ bảo trì và sửa chữa, máy sấy hút ẩm dạng mô-đun của chúng tôi được trang bị các bộ phận dễ tiếp cận, có thể thay thế nhanh chóng và dễ dàng.





Gói sản phẩm không dầu và cung cấp không khí trong lành

Dựa trên công nghệ máy sấy thông minh Ultrapac™, chúng tôi cũng đã phát triển các giải pháp không dầu và cung cấp không khí thở sau đây:

Các bộ sấy khí Oilfreepac™ Smart OFP tích hợp bộ hấp phụ than hoạt tính để loại bỏ hơi dầu và hydrocarbon cho các ứng dụng quan trọng đòi hỏi không khí không dầu và không mùi.

Hệ thống khí thở Ultrapure Smart ALG cung cấp khí thở đáp ứng hầu hết các tiêu chuẩn quốc tế có liên quan.

Ứng dụng

  • Sấy khô bằng khí nén tại chỗ, trực tiếp tại các trạm làm việc.
  • Lọc sơ bộ và sấy khô trước khi lắp đặt vào các thiết bị và hệ thống điều khiển nhạy cảm.
  • Phòng thí nghiệm và thiết bị phân tích
  • Sản xuất điện tử và dây chuyền lắp ráp chính xác
  • Sản xuất thực phẩm và đồ uống đòi hỏi không khí sạch và khô.
  • Xưởng sơn ô tô và các quy trình hoàn thiện bề mặt
  • Dây chuyền đóng gói và đóng chai
  • Sản xuất dược phẩm



  CÁC BIẾN THỂ BỘ ĐIỀU KHIỂN THÔNG MINH
+ Màn hình cảm ứng
+ Tiếp điểm báo động
+ Kết nối thông minh
+ Chế độ siêu tiết kiệm (kiểm soát điểm sương)
+ Chế độ vận hành gián đoạn (khớp nối máy nén / công tắc bật/tắt từ xa)		 + Đèn LED báo hiệu
+ Tiếp điểm báo động
+ Chế độ hoạt động gián đoạn (khớp nối máy nén / công tắc bật/tắt từ xa)


DONALDSON Ultrapac™ Smart Heatless Adsorption Compressed Air Dryers


Thiết kế dạng mô-đun, giao tiếp thông minh và hoạt động êm ái
Máy sấy khí Ultrapac™ Smart, với dải lưu lượng từ 5 đến 100 m³/h / 3 đến 60 scfm ở áp suất 7 bar g / 100 psig.

TÍNH NĂNG
+ Điều khiển điểm sương siêu tiết kiệm (Superplus) hỗ trợ sử dụng hiệu quả hơn dung tích chất hút ẩm bằng cách điều chỉnh thời gian chu kỳ.

+ Tất cả các vật liệu không chứa silicon cho khí nén không chứa silicon.

+ Hiệu suất cao với mức tiêu thụ khí tái tạo thấp.

+ Thiết kế dạng mô-đun cho cấu hình linh hoạt.

+ Kết nối và sẵn sàng cho Công nghiệp 4.0.

+ UltraSilencer giảm tiếng ồn và giúp hỗ trợ chương trình tuân thủ an toàn của bạn.

+ Dễ bảo trì và bảo dưỡng.

+ Điểm sương áp suất ổn định: -70°C / -95°F ở tải 70%, -40°C / -40°F ở tải 100%.

+ Phiên bản độc lập nhỏ gọn có thể được sử dụng để giảm chi phí lắp đặt và bảo trì.




PRODUCT SPECIFICATION



Type

Nominal flow inlet* m3/h

Regeneration air averaged

m3/h

Outlet (min.) m3/h

Prefilter UltraPleat™ S

Afterfilter UltraPleat™ S

UltraSilencer Cartridges QTY

Desiccant Cartridges QTY/Adsorber

ULTRAPAC SMART 0005

5

0.85

3.95

0035

0035

2

2

ULTRAPAC SMART 0010

10

1.70

7.90

0035

0035

2

4

ULTRAPAC SMART 0015

15

2.55

11.85

0035

0035

2

6

ULTRAPAC SMART 0020

20

3.40

15.80

0035

0035

4

8

ULTRAPAC SMART 0025

25

4.25

19.75

0035

0035

4

10

ULTRAPAC SMART 0035

35

5.95

27.65

0070

0070

2

4

ULTRAPAC SMART 0050

50

8.50

39.50

0070

0070

2

6

ULTRAPAC SMART 0065

65

11.05

51.35

0070

0070

4

8

ULTRAPAC SMART 0080

80

13.60

63.20

0120

0120

4

10

ULTRAPAC SMART 0100

100

17.00

79.00

0120

0120

4

12


Power Supply

220-230 VAC / 50-60Hz, 110-115 VAC / 50-60Hz, 24 VDC, +/-10%

Power Consumption

Standard: 12W / Superplus: 16W

Operating Pressure

min. 4 bar / max. 16 bar (type 0005 to 0025), 12 bar (type 0035 to 0100)

Media

Compressed Air / Nitrogen

Media Temperature

max. 55 °C

Ambient Temperature

min. 4 °C / max. 50 °C

Pressure Dew point

-40 °C at 100% nominal load / -70 °C at 70% nominal load

Sound Power Level acc. to DIN EN ISO 3744

60 dB(A)

Declaration of Conformity

acc. 2014/35/EU and 2014/68/EU

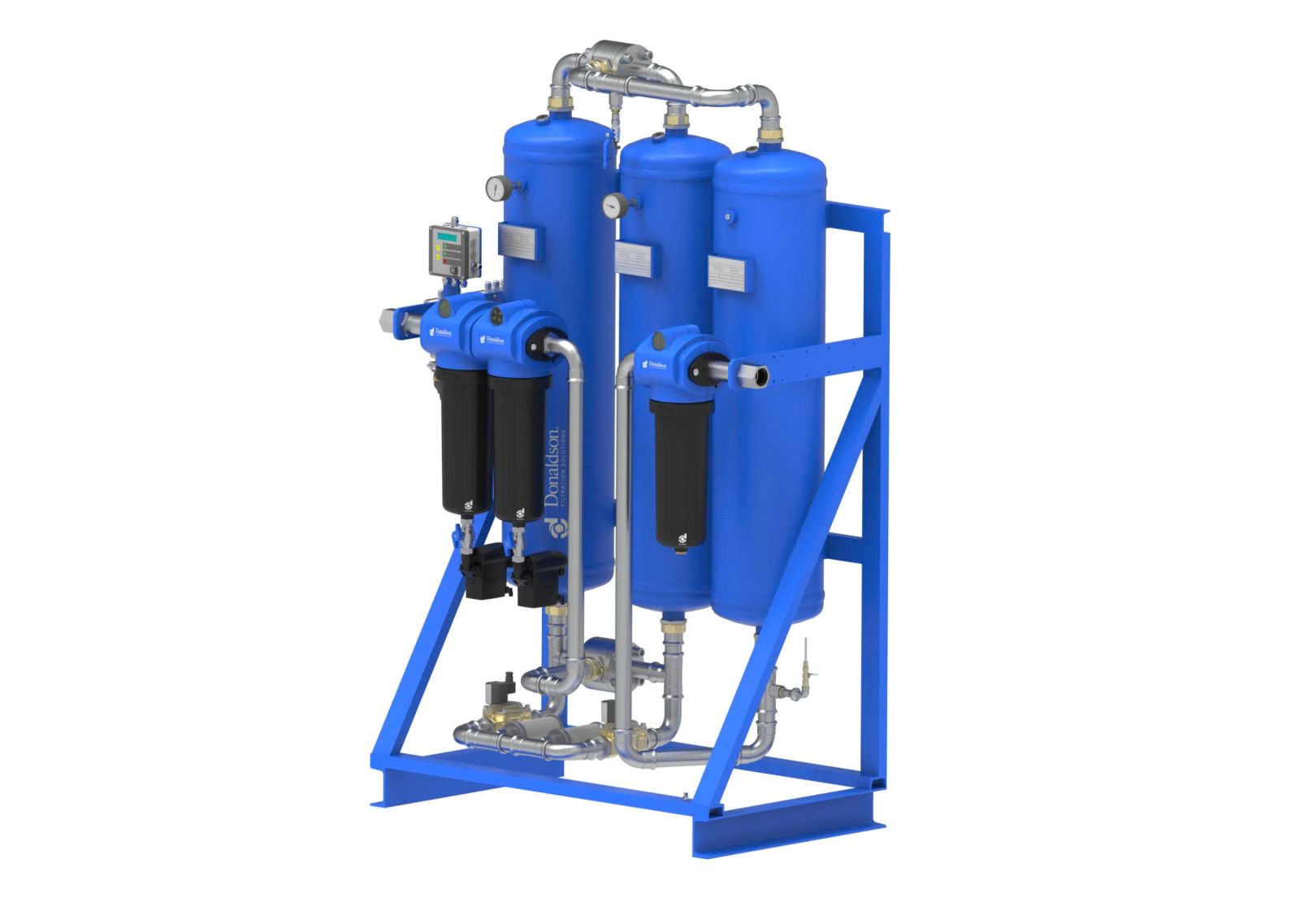

Hệ thống khí thở siêu tinh khiết Ultrapure HL – ALG 0100 -1000

Ultrapac™ HL Heatless Adsorption Compressed Air Dryers

Hệ thống lọc không khí thở công suất cao dành cho các ứng dụng đòi hỏi khắt khe.



Hệ thống khí thở siêu tinh khiết HL-ALG được thiết kế cho các hoạt động yêu cầu cung cấp khí thở tinh khiết liên tục với lưu lượng trung bình đến cao. Với lưu lượng từ 100 đến 1.000 m³/h (60 đến 600 scfm) ở áp suất 7 bar g (100 psig), hệ thống này cung cấp chất lượng khí thở đáng tin cậy ngay cả trong điều kiện môi trường khắc nghiệt, bao gồm độ ẩm và nhiệt độ cao.

Thiết bị nhỏ gọn với bộ lọc trước và sau được lắp đặt
Máy sấy Ultrapac™ HL được thiết kế để cung cấp không khí chất lượng cao, tinh khiết một cách nhất quán trong phạm vi lưu lượng từ 100 đến 1.000 m³/h / 60 đến 600 scfm ở áp suất 7 bar g / 100 psig. Hệ thống xả điều khiển mức điện tử nằm trong bộ lọc trước giúp loại bỏ hoàn toàn lượng khí nén bị thất thoát trong điều kiện hoạt động bình thường do việc loại bỏ nước ngưng tụ, hỗ trợ giảm chi phí vận hành.

TÍNH NĂNG
+ Điều khiển điểm sương siêu tiết kiệm (Superplus) hỗ trợ sử dụng hiệu quả hơn dung tích chất hút ẩm bằng cách điều chỉnh thời gian chu kỳ.

+ Tất cả các vật liệu không chứa silicon cho khí nén không chứa silicon.

+ Thiết kế khung mở cho phép dễ dàng tiếp cận tất cả các bộ phận.

+ Điểm sương áp suất ổn định: -70°C / -95°F ở tải 70%, -40°C / -40°F ở tải 100%.

+ Chế độ hoạt động gián đoạn tiêu chuẩn giúp tiết kiệm khí nén. Chúng tôi cũng cung cấp máy sấy Ultrapac™ với lưu lượng lên đến 8.750 m³/h / 5.150 scfm.

Các tính năng và thông số kỹ thuật chính

  • Quy trình lọc năm giai đoạn bao gồm lọc sơ cấp, máy sấy hấp phụ, than hoạt tính, chất xúc tác OX và lọc thứ cấp.
  • Thiết kế công suất cao cho phép hoạt động liên tục trong môi trường khắc nghiệt.
  • Tất cả các vật liệu không chứa silicone, đảm bảo không khí trong lành, không chứa silicone.
  • Điểm sương áp suất ổn định: -70°C / -100°F ở tải trọng 70%, -40°C / -40°F ở tải trọng 100%.
  • Chức năng kiểm soát điểm sương siêu tiết kiệm (Superplus) hỗ trợ tận dụng tốt hơn dung tích chất hút ẩm bằng cách điều chỉnh thời gian chu kỳ.
  • Hiệu suất cao với mức tiêu thụ khí tái tạo thấp.
  • Được thiết kế để bảo dưỡng và sửa chữa nhanh chóng và dễ dàng.

Ứng dụng

  • Hệ thống cung cấp khí y tế cho bệnh viện và các cơ sở chăm sóc sức khỏe có nhu cầu cao*
  • Hệ thống cung cấp khí thở công nghiệp cho môi trường phòng thí nghiệm yêu cầu khí có độ tinh khiết cao.
  • Công việc sơn và hoàn thiện ô tô đòi hỏi xử lý lượng lớn khí thở.
  • Môi trường công nghiệp nặng với nhu cầu sử dụng máy lọc không khí lưu lượng lớn.



PRODUCT DESCRIPTION


TECHNICAL DATA

Adsorber Vessel

Pressure Vessel Material

Carbon steel



Design Data

Design pressure:       16 bar g Design temperature: -10°C / +60°C

Design, Manufacturing and Testing

Acc. to AD2000 / PED 2014/29/EU

Flow Distributor Material

Stainless steel

Piping



Design Data

Flange pressure rating: PN16 Design pressure:          16 bar g Design temperature:     60°C

Piping Material

Carbon steel, galvanized

Design, Manufacturing and Testing

Acc. to PED 2014/68/EU

Filters



Design Data

Design pressure:      16 bar g Design temperature: 65°C

Filter Housing Material

Aluminium

Design, Manufacturing and Testing

Acc. to PED 2014/68/EU

Electrical Controller



Design

Circuit board controller with LED indicators (Standard) or LCD text display (Superplus)



Power Supply



230 V AC 50-60 Hz (Standard), 24 V DC (optional), 115 V AC 50-60Hz (optional)



Protection Class

IP 54, acc. to IEC/EN 60529



Potential-Free Alarm Contact



Included



Remote On/Off Contact



Included



TECHNICAL DATA

Nominal Standard Conditions



Pressure Dewpoint

-40°C (at 7 bar g),-70°C…-40°C (depending on sizing and opera- ting conditions)

Operating Inlet Pressure

7 bar g

Operating Inlet Temperature

35°C

Inlet Humidity

100% saturated

Compressed Air Purity



Achievable Compressed Air Purity Classes acc. to ISO 8573- 1:2010



HL- ALG: 1-2 : 1-2 : 1

Breathing Air Purity (residual content of impurity at standard condition at the entry)



Particles

Class 1-2 : ISO 8573-1



Oil (liquid phase)

< 0,01 mg/m3 (class 1, ISO 8573-1)



Oil vapour and hydrocarbon

< 0,01 mg/m3 (class 1, ISO 8573-1)



Water vapour

PDP-40°C (= 0,11 g/m3) (class 2, ISO 8573-1)

CO2

< 500 ppm

CO

< 5 ppm

SO2

< 1 ppm

NOx

< 2 ppm

Operating Limits

Media

Compressed Air

Operating Pressure

4 – 16 bar g

Operating Temperature

5 – 50°C

Ambient Temperature

5 – 50°C

Installation

Indoor



Technical Data

HL-ALG

Nominal Volume Flow (1 bar g, 20°C)

m3/h1)

Purge Air Consumption, average m3/h (1 bar g, 20°C)

Volume Flow Outlet, min. m3/h (1 bar g, 20°C)

Differential Pressure, initial mbar

Pre- and Afterfilter M+S, with UltraPleat™ media technology

Ultrapure HL – ALG 0100

100

20

75.4

115

0210

Ultrapure HL – ALG 0150

150

30

113.1

340

0210

Ultrapure HL – ALG 0175

175

35

132.0

305

0210

Ultrapure HL – ALG 0225

225

45

170.0

190

0450

Ultrapure HL – ALG 0300

300

60

226.2

230

0450

Ultrapure HL – ALG 0375

375

75

282.8

370

0450

Ultrapure HL – ALG 0550

550

110

414.7

315

0750

Ultrapure HL – ALG 0650

650

130

490.1

380

0750

Ultrapure HL – ALG 0850

850

170

640.9

385

1100

Ultrapure HL – ALG 1000

1000

200

754.0

455

1100



HLP High-Pressure Heatless Adsorption Dryers

Máy sấy hấp phụ không nhiệt áp suất cao HLP
Hệ thống lọc hoàn chỉnh cho các ứng dụng áp suất cao

Máy sấy hấp phụ không gia nhiệt áp suất cao dòng HLP dành cho các ứng dụng công nghiệp đòi hỏi cao.

Dòng máy sấy khí Donaldson HLP là một hệ thống sấy khí hấp phụ hoàn chỉnh được thiết kế để hoạt động ở áp suất cao lên đến 400 bar g (5.800 psig). Có sẵn với dải lưu lượng từ 40 đến 1.200 m³/h (24 đến 705 scfm), máy sấy HLP phù hợp với các loại khí kỹ thuật và các ứng dụng cần không khí khô, tinh khiết cao.

Các tính năng và thông số kỹ thuật chính

  • Chức năng kiểm soát điểm sương siêu tiết kiệm (Superplus) hỗ trợ tận dụng tốt hơn dung tích chất hút ẩm bằng cách điều chỉnh thời gian chu kỳ.
  • Điểm sương áp suất ổn định: -40°C / -40°F ở tải trọng 100%
  • Chế độ vận hành gián đoạn tiêu chuẩn — Hỗ trợ tiết kiệm khí nén
  • Hệ thống lọc hoàn chỉnh với bộ lọc hiệu suất cao và hệ thống thoát nước ngưng tụ không thất thoát.

Ứng dụng

  • Máy sấy khí hút ẩm tháp đôi áp suất cao dùng cho khí kỹ thuật và công nghiệp.
  • Các hệ thống yêu cầu điểm sương ổn định với tổn thất không khí xả giảm thiểu
  • Các môi trường quan trọng như ngành dầu khí, hóa chất và sản xuất điện.



Máy sấy khí hút ẩm không dùng nhiệt tiêu chuẩn Ultrapac™ HL-ALD / HL-MSD cho khí nén sạch và đáng tin cậy.

Dòng máy sấy Ultrapac™ HL được thiết kế để cung cấp khí nén tinh khiết cao một cách ổn định với lưu lượng từ 100 đến 1.000 m³/h (60 đến 600 scfm) ở áp suất 7 bar(g) / 100 psig. Tất cả các hệ thống đều bao gồm bộ lọc sơ cấp và thứ cấp UltraPleat™, với van xả không thất thoát, được điều khiển mức trong bộ lọc sơ cấp.

Các tính năng và thông số kỹ thuật chính

  • Trọn bộ thiết bị lọc nước với bộ lọc trước/sau và hệ thống xả không thất thoát.
  • Chức năng kiểm soát điểm sương siêu tiết kiệm (Superplus) hỗ trợ tận dụng tốt hơn dung tích chất hút ẩm bằng cách điều chỉnh thời gian chu kỳ.
  • Tất cả các vật liệu không chứa silicone — Dùng cho khí nén không chứa silicone
  • Thiết kế khung mở — Cho phép dễ dàng tiếp cận tất cả các bộ phận.
  • Điểm sương áp suất ổn định: -70°C / -100°F ở tải 70%; -40°C / -40°F ở tải 100%.
  • Chế độ vận hành gián đoạn tiêu chuẩn — Giúp tiết kiệm khí nén.
  • Màn hình LED — Hiển thị trạng thái rõ ràng và dễ sử dụng.
  • Kích thước nhỏ gọn — Lý tưởng cho các công trình có không gian hạn chế.
  • Có thêm các mẫu khác dành cho lưu lượng lên đến 8.750 m³/h (5.150 scfm).

Ứng dụng

  • Máy sấy khí hút ẩm tầm trung dành cho máy nén khí trong môi trường công nghiệp.
  • Các hệ thống nhạy cảm với độ ẩm yêu cầu hiệu suất điểm sương ổn định
  • Ứng dụng chung của máy sấy khí nén hấp phụ với yêu cầu giảm thiểu tổn thất khí.

Technical Data

HL-ALD

HL-MSD

Nominal Volume Flow (1 bar, 20°C) m3/h1)

Purge Air Consumption, ave- rage m3/h (1 bar, 20°C)

Volume Flow Outlet, min. m3/h (1 bar, 20°C)

Differential Pressure, initial mbar

Pre- and afterfilter S with UltraPleat™ media technology

ALD

MSD

ALD

MSD

Ultrapac HL-ALD 0100

Ultrapac HL-MSD 0100

100

15.0

20

81.6

75.4

90

0210

Ultrapac HL-ALD 0150

Ultrapac HL-MSD 0150

150

23.0

30

121.7

113.1

210

0210

Ultrapac HL-ALD 0175

Ultrapac HL-MSD 0175

175

26.3

35

142.7

132.0

210

0210

Ultrapac HL-ALD 0225

Ultrapac HL-MSD 0225

225

34.0

45

183.2

170.0

115

0450

Ultrapac HL-ALD 0300

Ultrapac HL-MSD 0300

300

45.0

60

244.7

226.2

155

0450

Ultrapac HL-ALD 0375

Ultrapac HL-MSD 0375

375

56.0

75

306.1

282.8

240

0450

Ultrapac HL-ALD 0550

Ultrapac HL-MSD 0550

550

83.0

110

447.9

414.7

195

0600

Ultrapac HL-ALD 0650

Ultrapac HL-MSD 0650

650

98.0

130

529.5

490.1

255

0750

Ultrapac HL-ALD 0850

Ultrapac HL-MSD 0850

850

128.0

170

692.6

640.9

265

1100

Ultrapac HL-ALD 1000

Ultrapac HL-MSD 1000

1000

150.0

200

815.5

754.0

330

1100



Á ĐÔNG GROUP
CÔNG TY CP THIẾT BỊ CÔNG NGHIỆP Á ĐÔNG

Địa chỉ: KĐT Ciputra, Phường Đông Ngạc, Quận Bắc Từ Liêm, TP. Hà Nội

Hotline 1: 098 194 1795 (24/7)
Email: david@adonggroup.com

Hotline 2: 096 778 6962 (24/7)
Email: thietbicongnghiepadong@gmail.com

Sản phẩm tương tự

Á ĐÔNG GROUP - ADE GROUP

Địa chỉ: KĐT Ciputra, Phường Đông Ngạc, Quận Bắc Từ Liêm, TP. Hà Nội

Hotline 1: 098 194 1795 (24/7)
Email: david@adonggroup.com

Hotline 2: 096 778 6962 (24/7)
Email: thietbicongnghiepadong@gmail.com

Website: sullivan-palatek.vn

HỖ TRỢ & TƯ VẤN 24/24

Á Đông Group là Nhà phân phối nhiều thương hiệu máy nén khí được ủy quyền với đội ngũ kỹ thuật viên được đào tạo bài bản tại nhà máy. Chúng tôi cung cấp hỗ trợ cho tất cả các nhãn hiệu và kiểu dáng của Máy nén khí và thiết bị phụ trợ 24 giờ một ngày. Nếu bạn cần hỗ trợ, vui lòng gọi tới đường dây hỗ trợ của chúng tôi.
HỖ TRỢ & TƯ VẤN 24/24: 098 194 1795

© Sullivan-Palatek Inc.  •  2023 All Rights Reserved  •  Sitemap  •  www.sullivan-palatek.vn
